Montaj Tasarımı
Solid Edge, eşsiz montaj modelleme, veri yönetimi ve teknik resim özellikleriyle montaj tasarım verimliliği konusunda tasarımcılara pratiklik kazandırır. Algılayıcı montaj tasarım teknolojisi, nasıl monte olacağını, nasıl değişeceğini ve nasıl hareket edeceğini bilen akıllı modeller yaratabilmeyi sağlar. Bu sayede tasarımlar, çabuk ve kolay geliştirilebilir. Solid Edge'in tasarıma yardımcı yenilikleri, tasarımın, tasarımcının amaçlarına ve genel kurallara uyup uymadığını otomatik olarak takip edebilir. Sisteme entegre hareket analiz araçları ise hataları aza indirgemeyi ve montaj performansını optimize etmeyi sağlar.

Solid Edge'in montaj kabiliyetleri, özellikle binlerce parçadan oluşan geniş boyutlardaki montaj çalışmalarını pratik anlamda çözümleyebilecek şekilde geliştirilmiştir. Yukarıdan aşağıya ve aşağıdan yukarıya tasarım yöntemlerini destekleyen Solid Edge, etkileşimli montaj performansı ve toptan teknik resim oluşturma işlemlerini optimize ederek birçok tasarım alternatifini kısa zamanda gözlemleyebilmeyi mümkün kılar.

                                                          Sac Parça Tasarımı
     Solid Edge, sac parça ürün tasarımında kullanılmak üzere CAD endüstrisinin en kullanışlı ve verimli sac parça fonksiyonlarını sağlar. Sac parça tasarımcılığına uygun özel tasarım yardımcıları ve fonksiyonları sayesinde genel amaçlı modelleme araçları ile kıyaslandığında Solid Edge, modellemeye kazandırdığı ekstra özellikler ile sac parça bileşenlerinin tasarım zamanını azaltır ve kalitesini artırır.

     Solid Edge, sac parça bileşenlerinin tasarımından sac açılımı oluşturma ve teknik çizimlerin hazırlanmasına kadar, sac parça ürün geliştirme sürecini tam destekler.

Kolay kullanımı ve sezgisel fonksiyonlarıyla tanınan Solid Edge, diğer modelleme yaklaşımlarında olduğu gibi, sac parça için de kısa süreli öğrenme sonrası kullanıcıların hızla üretebilir hale gelmelerini sağlar.

Sac parça uygulamalarını standart paketin içinde sunan ve ayrıca fiyatlandırmayan Solid Edge, bu özelliği ve sac parça tasarımına kazandırdığı verimlilik sayesinde diğer sac parça CAD çözümlerine oranla yatırımda yüksek oranda geri dönüş sağlar.

                                                İki Boyuttan Üç Boyuta Zahmetsiz Geçiş
     Günümüzde üreticilerin çoğunluğu, üç boyutlu tasarımın iş ve verimlilik adına kazandırdıklarını fark etmiş olmalarına rağmen, halen iki boyutlu mühendislik çizimlerine dayanan tasarım süreçlerini kullanırlar. Solid Edge, bu şekilde çalışan, fakat üç boyutlu tasarımın nimetlerinden yararlanmak isteyen firmaların rahatlıkla kullanabileceği fonksiyonelliği sağlayarak, üç boyuta geçerken gerekli aşamaların birçoğunu ortadan kaldırır ve bu işlemi daha ucuz ve kolay bir hale getirir.

     İki boyutlu sistemlerden Solid Edge'e geçen tasarımcılar, önceki arşivlerini ve iki boyutlu tasarım bilgilerini tamamen terk etmek zorunda değillerdir. Solid Edge, iki boyutlu tasarım temelleri üzerine yapılandırılmış bir yazılımdır ve iki boyutlu CAD verilerini üç boyutlu modelleme işlemlerinde doğrudan kullanabilir.

Kaynak Modelleme
Solid Edge'de özelleştirilmiş bir komut setiyle kaynak uygulamalarının tasarımı hızlandırılmıştır. Kaynak uygulama ortamı, montaj çalışması içinde kaynak içerecek parçaları tanımlamada; parçalardaki kaynak öncesi yüzey hazırlama adımlarını, kaynak geometrilerini ve kaynak sonrası gerekebilecek işlemleri yaratmada yardımcı olur. Solid Edge teknik resim kısmında, tüm kaynak üretim adımlarını, kaynak hali, kaynak öncesi hali ve kaynak sonrası işlenmiş hali şeklinde ayrı ayrı resmetmek mümkündür.

Borulama ve Rota Hazırlama

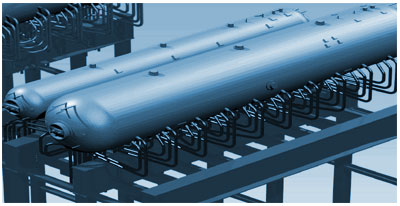

Solid Edge'in borulama modülü XpressRoute, hidrolik ve pnömatik sistemler için hızlı bir şekilde rota ve boru modelleri hazırlayan, entegre bir ilave modüldür. XpressRoute ile, hızlı bir şekilde üç boyutlu boru özellikleri ve diğer montaj komponentleri arasında yollar tanımlanabilir. Bu parametrelerin tanımlanmasından sonra, XpressRoute, boru parçasına ait üç boyutlu katı modeli otomatik olarak yaratır ve iki uca belirtilen biçimlerde gerekli geometrik şekli verir. Boru parçalar, bağlı oldukları komponent ile dinamik olarak ilişkisel bir bağa sahiptir. İlgili komponent değişikliğe uğradığında, borular otomatik olarak güncellenir.
